单片机 GUI 设计（十五）- PC 仿真 GUI

基于 GD32F303ZET6 苹果派开发板

简介

主流的 GUI 开发平台，例如 EMWIN，大都有 PC 端的仿真。用户可以像 Qt 一样，在 PC 端完成界面，即 GUI 设计，最终在移植到单片机上。因为仿真可以脱离硬件而运行，所以我们可以随时随地的做开发、学习，只要手里有台电脑就行。本章中我们将介绍如何在 PC 端仿真出单片机下的 GUI。

windows 下 C 语言有个小巧的图形库，叫 EasyX。EasyX 提供了一些基本的 API 接口，例如画点、读点、获取鼠标输入等。虽然 EasyX 很原始，但我们只需要它的画点、读点函数即可。另外吐槽一下，EasyX 的官网在大陆上不去，导致好多资料无从查找，估计得翻墙才行。另外，EasyX 是用 C++ 写的，引用到 EasyX 的文件必须是 C++ 文件，不过还好，C++ 是向下兼容 C 的，所以我们完全可以用 C 的逻辑写代码。

移植

因为 EasyX 官网上不去，所以本文中提供了 EasyX 的安装包，安装包放在文章底部了。另外，推荐使用 Visual Studio 开发平台，EasyX 支持 VC++6.0、Visual Studio2008~2022。

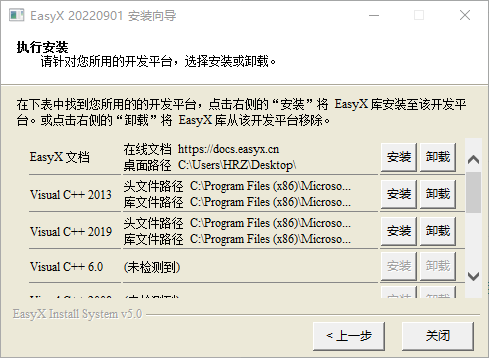

在“相关资料/EasyX 图形库相关/图形库”文件夹下找到 EasyX.exe 文件，双击运行。在安装向导中选择对应的 IDE，即集成开发环境，如下所示。因为我的电脑中装了 Visual Studio 2013 和 Visual Studio 2019，所以我可以选择对这两个 IDE 安装 EasyX。然后，一路 Next 即可。

EasyX 的简单使用

因为 EasyX 使用到了 C++ 的特性，因此只有 C++ 文件才能调用它。EasyX 的头文件是 graphics.h，添加包含 graphics.h 后才能使用 EasyX 的 API 接口。

#include <graphics.h>

EasyX 通过 initgraph 函数创建窗口，具体如下所示。因为是 C++，所以 initgraph 函数支持为参数设定默认值。使能显示终端后，EasyX 会创建两个窗口，一个是应用窗口，另一个是终端窗口，即 C 语言中最常见的黑框。应用窗口用于显示用户界面，终端窗口用于输出一些调试信息，例如 printf 打印输出等。

initgraph(LCD_WIDTH, LCD_HEIGHT);                 //创建窗口，不显示终端
initgraph(LCD_WIDTH, LCD_HEIGHT, EW_SHOWCONSOLE); //创建窗口，显示终端

EasyX 的画点函数如下所示。经过实际测试，putpixel 函数效率太低，整屏刷很慢，不推荐使用。

putpixel(x, y);

因为 putpixel 函数效率太低，所以在本文提供的源码中，提供了新的思路。我们在 LCD 模块开辟了一段显存空间，也就是定义了一个大数组，打点、读点的对象都是这个显存数组。另外，我们还在 LCD 模块中开辟了一个线程，用于每隔 50ms 将显存数组更新到屏幕显示。具体代码如下所示。因为打点、读点操作的都是我们自己定义的显存缓冲区，所以访问速度会非常快。

本文提供的 LCD 驱动中，通过 LCD.h 中的 LCD_USE_RGB565 宏来配置是否要使用 RGB565格式。因为单片机平台大多使用的像素点格式为 RGB565，而 EasyX 只支持 RGB888，因此要做相应的转换。

static u32 s_arrLCDFrame[LCD_HEIGHT][LCD_WIDTH] = { 0 };
static void LCDReflashThread(void*)
{
  u32 x, y, color;
  DWORD* image;
  u32 i;

  while (1)
  {
    //获取当前显存首地址
    image = GetImageBuffer();

    //更新到屏幕显示
    i = 0;
    for (y = 0; y < LCD_HEIGHT; y++)
    {
      for (x = 0; x < LCD_WIDTH; x++)
      {
#if(0 != LCD_USE_RGB565)
        color = RGB565ToRGB888B(s_arrLCDFrame[y][x]);
#else
        color = s_arrLCDFrame[y][x];
#endif
        //更新到显存上
        image[i++] = color;
      }
    }

    //延时 50ms
    Sleep(50);
  }

  //线程返回
  _endthread();
}

EasyX 获取鼠标输入如下所示。通过 MOUSEMSG 获取到的鼠标信息，坐标系的原点就是应用窗口左上角，而不是电脑屏幕的绝对坐标。我们可以通过 MOUSEMSG 的成员变量 mkLButton 判断鼠标左键是否被按下。如果鼠标在应用窗口范围内按下了左键，那么 mkLButton 将会被置 1。

u32 GetTouch(u32* tx, u32* ty)
{
  //获取鼠标信息
  MOUSEMSG mouse;

  //获取鼠标信息
  mouse = GetMouseMsg();

  //如果左键被按下
  if(1 == mouse.mkLButton)
  {
    *tx = mouse.x;
    *ty = mouse.y;
    return 1;
  }
  else
  {
    *tx = 0xFFFFFFFF;
    *ty = 0xFFFFFFFF;
    return 0;
  }
}

LCD 底层驱动

为了更贴近于单片机的 GUI 开发，本文模仿裸机下的 GUI 编程，提供了 LCD 底层驱动，源码文件如下所示。LCD 文件对就是 LCD 驱动的顶层文件。为了方便用户使用，我们还将 GBK 字库以常量数组的形式内嵌到了 LCD 驱动中，对应 HzFontxxx.c 文件，也就是说 LCD 驱动是支持中文显示的。注意：因为 GBK 字库很大，所以打开 HzFont64x64.c 文件时，可能会出现卡顿，但不影响编译。

LCD.h 提供的 API 函数如下所示，可以看出，与之前的实验里的 LCD 驱动 API 接口相似的，唯一不同的是，此处将触屏检测也放到了 LCD.c/.h 中，主要是懒得再创建文件对。如果可以的话，我巴不得所有的东西都塞到 LCD 文件对中，这样移植时，只需要添加 LCD 文件对即可。

void InitLCD(void);                                                        //初始化 LCD 驱动
void DeInitLCD(void);                                                      //注销 LCD 模块
void LCDClear(u32 color);                                                  //LCD 清屏
void LCDFill(u32 x0, u32 y0, u32 x1, u32 y1, u32 color);                   //LCD 填充
void LCDFillColor(u32 x0, u32 y0, u32 x1, u32 y1, u32* color);             //LCD 填充
void LCDDrawPoint(u32 x, u32 y);                                           //LCD 画点
void LCDFastDrawPoint(u32 x, u32 y, u32 color);                            //LCD 快速画点
u32  LCDReadPoint(u32 x, u32 y);                                           //LCD 读点
void LCDDrawLine(u32 x0, u32 y0, u32 x1, u32 y1, u32 color);               //LCD 画线
void LCDDrawRectangle(u32 x1, u32 y1, u32 x2, u32 y2, u32 color);          //LCD 画矩形
void LCDDrawCircle(u32 x0, u32 y0, u32 r, u32 color);                      //LCD 画圆
void LCDShowChar(u32 x, u32 y, u32 code, u8 size, u8 mode);                //LCD 显示字符
void LCDShowString(u32 x, u32 y, u32 width, u32 height, u8 size, char* p); //LCD 显示字符串
u32  GetTouch(u32* tx, u32* ty);                                           //获取触屏输入，即鼠标输入

LCD 驱动中，屏幕的尺寸由 LCD_WIDTH 和 LCD_HEIGHT 两个宏决定，如下所示。

//LCD 长宽定义
#define LCD_WIDTH  (800)
#define LCD_HEIGHT (480)

测试代码

测试代码可以如下所示。

int main(void)
{
  char string[64];
  u32 x, y;

  //初始化 LCD
  InitLCD();

  //清屏
  LCDClear(LCD_COLOR_WHITE);

  //字符串显示测试
  g_iLCDPointColor = LCD_COLOR_BLACK;
  g_iLCDBackColor = LCD_COLOR_WHITE;
  LCDShowString(10, 0, LCD_WIDTH, LCD_HEIGHT, 12, (char*)"hello world, 你好世界");
  LCDShowString(10, 15, LCD_WIDTH, LCD_HEIGHT, 16, (char*)"hello world, 你好世界");
  LCDShowString(10, 30, LCD_WIDTH, LCD_HEIGHT, 24, (char*)"hello world, 你好世界");
  LCDShowString(10, 55, LCD_WIDTH, LCD_HEIGHT, 32, (char*)"hello world, 你好世界");
  LCDShowString(10, 90, LCD_WIDTH, LCD_HEIGHT, 36, (char*)"hello world, 你好世界");
  LCDShowString(10, 125, LCD_WIDTH, LCD_HEIGHT, 64, (char*)"hello world, 你好世界");

  //填充测试
  LCDFill(10, 200, 790, 230, LCD_COLOR_RED);

  //画线测试
  LCDDrawLine(10, 240, 790, 470, LCD_COLOR_GREEN);

  //画圆测试
  LCDDrawCircle(400, 355, 50, LCD_COLOR_BLUE);

  //输出鼠标信息
  while (1)
  {
    if (0 != GetTouch(&x, &y))
    {
      LCDFill(10, 450, 240, 479, g_iLCDBackColor);
      sprintf(string, "place: %d %d", x, y);
      LCDShowString(10, 450, LCD_WIDTH, LCD_HEIGHT, 12, string);
    }
  }

  return 0;
}

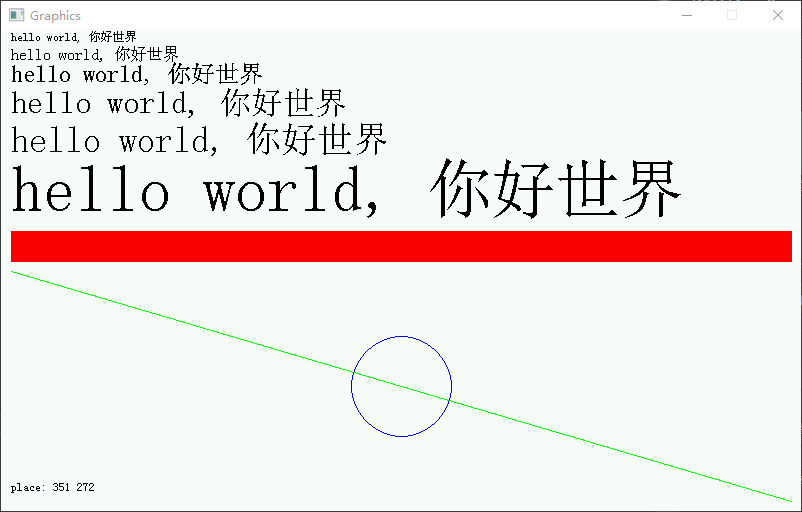

最终的效果如下所示。

注意事项

请将项目配置中的“字符集”项目修改为“使用多字节字符集”，否则项目中的字符串编码有可能不是 GBK，造成中文显示乱码。

安装包

EasyX-图形库相关下载

源码

本章节中的源码请参考《单片机 GUI 设计（零）- 大纲》
